مقالة عن الخرئط الكنتورية + اشكال توضيحية







الخريطه الكنتورية ( Contour map )

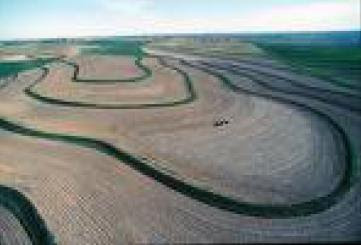

تعريف خطوط الكنتور :- عبارة عن خطوط وهمية بنية اللون، توجد فى الخرائط الطبوغرافية
لإظهار التضاريس وتمر بكل النقاط التى لها نفس الارتفاع أو
الالانخفاض عن مستوى سطح البحر


- مستوى سطح البحر هو المرجع الألأساسى لبداية حساب الالارتفاعات
(الصفر ). أعلاه توجد منحنيات موجبة تدل على الارتفاعات وأدناه
توجد منحنيات سالبة زرقاء اللون تدل على الأعماق .


- القاعدة الأساسية أن الفترة الكنتورية (الفرق الرأسى بين خطى كنتور)
لا تتغير فى الخريطة الطبوغرافية الواحدة


أمثلة لأشكال خطوط الكنتور





أنواع خطوط الكنتور

١- خطوط الكنتور الرئيسية :Index contours عبارة عن منحنيات سميكة
مقارنة بالنوعين الآلآخرين و تكون دائما مرفقة برقم ارتفاعها.

٢- خطوط الكنتور العادية المتوسطة
: Intermediate contours و هى خطوط
تتخلل خطوط الكنتور الرئيسية ، بحيث نجد دائما بين خط آنتور رئيسى و آخر
أربعة ( ٤) خطوط آنتور متوسطة .

٣- خطوط الكنتور الإلإضافية
: Supplementary contours
ستعمل فى خرائط
المناطق الصحراوية عندما تتباعد بذلك خطوط الكنتور الرئيسية و الفرعية عن
بعضها البعض تباعدا آبير ا. لذا نلجأ فى مثل هذه الحالالات إلى إضافة نوع ثالث
من خطوط الكنتور غايتها إظهار ما أهملته خطوط الكنتور الرئيسية و العادية .


مثال لألأنواع خطوط الكنتور






خصائص خطوط الكنتور




١- خطوط مقفولة على نفسها أو مع حدود اللوحة ، وقد تمتد الى الخرائط المجاورة .
٢- تساوى المسافات بين الخطوط يعنى إنحدار منتظم .
٣- تباعد خطوط الكنتور يدل على انحدار بسيط ( منطقة سهلية مثلا ).
٤- تقارب خطوط الكنتور يدل على انحدار شديد (منطقة جبلية مثلا ) .
٥- تلتقى خطوط الكنتور فى حالة وجود جرف (هو شكل تضاريسى ذات جانب شبه
رأسى).
٦- تكرار قيم الكنتور يعنى انعكاس الأنحدار .
٧- لا تتقاطع خطوط الكنتور الإ فى حالات خاصة جدا .




مثال لخريطة كنتورية




تمثيل خطوط الكنتور









تدريب على أشكال خطوط الكنتور

قم بتوصيل خطوط الكنتور بشكلها المناسب






الحـــــــــــــــل












طرق رسم خطوط الكنتور


لرسم خريطة كنتورية يجب اتباع الخطوات التالية :
١- تنفيذ ميزانية شبكية للمنطقة المراد إنشاء خريطة كنتورية لها .
٢- توقيع مناسيب النقط على الخريطة.
٣- رسم خطوط الكنتور .







١- تنفيذ الميزانية الشبكية فى الطبيعة


تنفيذ الميزانية الشبكية فى الطبيعة يتوقف على الأجهزة المتاحة :
- إذا آن متاحا الميزان والشريط فيمكن تطبيق
ا- طريقة المربعات أو المستطيلات
ب- طريقة المحور


- أما إذا آن المتاح تيودوليت وشريط أو محطة الألأرصاد المتكاملة
فيمكن تطبيق
ج - طريقة الإتجاهات





ا- طريقة المربعات أو المستطيلات :
- يتم حصر المنطقة بمضلع ذات أضلاع متعامدة
- يتم تقسيم وتخطيط المضلع من الداخل الى وحدات صغيرة (مربعات أو مستطيلات
متساوية ) وذلك باستخدام الشواخص والأوتاد والجير .
- يتم ترقيم أركآن هذه الوحدات على أن يتم قياس مناسيب أركان الوحدات














نظام ترقيم لنقط الميزانية
Excel الشبكية مشابه لترقيم

















ب- طريقة المحور :
يثبت خط مستقيم فى منتصف الأرض
- نحدد مسافات متساوية على هذا المحور باستخدام الشواخص والأوتاد والجير
- نأخذ أعمدة على مسافات متساوية يمين ويسار المحور .
- يتم قياس مناسيب المحور ومناسيب النقاط المتعامدة عليه










مثال لميزانية شبكية آل ٥م  يمين ويسار المحور












ج - طريقة الالاتجاهات :

- نحتل نقطة فى منتصف الأرض تقريبا وعندها نحدد اتجاه مرجعى للرصد (اتجاه شمال
مغناطيسى أو افتراضى )
- يتم تصفير الدائرة الأفقية على هذا الاتجاه ثم يتم قياس المناسيب على مسافات
اختيارية مناسبة لطبوغرافية الأرض (فى حالة التيودوليت يتم قياس المسافة
بالشريط أما فى حالة محطة الرصد المتكاملة يتم تخزين الإحداثيات الثلاثة لنقطة
المنسب داخل الجهاز ).
- نكرر العمل مع تغيير قيمة الزاوية الأفقية مثلا كل ٥ أو ١٠ درجات حتى يتم قفل الأفق .









٢- توقيع مناسيب النقط على الخريطة


- يتم توقيع حدود الأرض على لوحة بمقياس رسم مناسب
- تفرغ قيم المناسيب على اللوحة آالتالى :


فى حالة استخدام الميزان توضع المناسيب مباشرة على أركان
المربعات و المستطيلالات .


أما فى حالة استخدام التيودوليت يتم حساب احداثيات نقاط
الميزانية او استدعاؤها من ذاكرة محطة الأرصاد المتكاملة .


ثم يتم توقيعها على اللوحة بمعلومية احداثياتها الثلاثة .


٣- رسم خطوط الكنتور .

طرق رسم خطوط الكنتور :

ا- الطريقة الحسابية .

ب- الطريقة البيانية (النسبة والتناسب ).

ج - باستخدام أحد برامج الحاسب الآلآلى (برنامج
Surfer )




٣- ا- الطريقة الحسابية

 - بفرض أن ا ، ب طرفى وحدة واحدة من شبكة المربعات ومطلوب
تعيين تقاطع خطوط الكنتور مع ا ، ب
- لتحديد هذه النقطة نستخدم القانون التالى :





س ١ = ل * (ع ١ \ ع )











حيث ل : طول الوحدة
ع : فرق المنسوب بين النقطتين
س ١ : بعد نقطة تقاطع الكنتور مع الخط
ع ١ : فرق المنسوب بين ا وخط الكنتور
- نكرر العمل على باقى خطوط الشبكة
- نصل القيم المتساوية بخطوط منحنية لتمثيل خطوط الكنتور





مثال على الطريقة الحسابية


إذا كان منسوب ا ( ١٠٫٣ م) ومنسوب ب ( ١٢٫٧ م ) والمسافة بينها
٣٠ م . أوجد نقاط الكنتور بين ا ، ب إذا كانت الفترة الكنتورية كل ١م.


الحل : خطى كنتور ١١ وى١٢
 يقعان بين ا ، ب ولتحديد مسافاتهما:





ع = 12.7 - 10.3 = 2.4

ل= 30م , ع1 = 0.7 , ع2 = 1.7








س1 = 30* ( 2.4/0.7 ) = 8.75 م

  س2 = 30* ( 2.4/1.7 ) = 21.25 م







٣- ب- الطريقة البيانية (النسبة والتناسب )


إذا كان ا ، ب طرفى وحدة واحدة من شبكة المربعات ومنسوبهما ٣٫٧
على التوالى ومطلوب تحديد نقطة خط كنتور ٤٫٠ على الخط ا ب :


الفرق بين كنتور 4.0 ونقطة ا  = 4.0 - 3.7 = 0.3 م

 الفرق بين نقطة ب زكنتور 4.0 = 4.5 - 4.0 =0.5 م

منا نأخذ مسافة عمودية على ا ب تعادل ٣ وحدات
و فى الجهة الألأخرى من ب نأخذ مسافة عمودية على ا ب تعادل ٥ وحدات
نصل الطرفين لنحصل على آنتور ٤٫٠ م







مثال لرسم خطوط الكنتور باستخدام الطريقة البيانية









 ج - باستخدام أحد برامج الحاسب الآلى ( برنامج Surfer




يعتبر استخدام برامج الحاسب الآلى لرسم خطوط الكنتور من الطرق الحديثة
والألأآثر انتشارا فى المستقبل القريب .


من أفضل البرامج المساحية المتخصصة لرسم خطوط Surfer يعتبر برنامج
الكنتور.


حيث يتم إدخال احداثيات نقاط الشبكة بغض النظر عن طريقة تنفيذ الميزانية
الشبكية (المربعات و المستطيلالات أو طريقة الاتجاهات )


. - يقوم البرنامج برسم خطوط الكنتور ومن ثم يمكن تحويلها لبرنامج
AutoCad






 مثال لجزء من خريطة آنتورية باستخدام برنامج


 Surfer








مثال لخريطة كنتورية لمنطقة بضواحى بالقاهرة
AutoCAD مرسومة ببرنامج











مظاهر تضاريس السطح الطبوغرافى




تعريف الإنحدار


المسافة الأفقية : هى المسافة المقاسة بالمسطرة بين نقطتين على
خطى كنتور فى الخريطة مضروبا فى مقياس رسم الخريطة .


درجة الانحدار : أى الزاوية المحصورة بين السطح المنحدر والسطح
المستوى "السطح الألأفقي ".


معدل الإنحدار (نسبة الانحدار ) : هى النسبة بين الفاصل الكنتورى
"المسافة الرأسية " و المسافة الألأفقية .





ينقسم الانحدار الى :
انحدار بسيط – انحدار حاد – انحدار مقعر - انحدار محدب





أرض ذات
انحدار بسيط










أرض ذات
انحدار شديد










أرض ذات
انحدار مقعر










أرض ذات
انحدار محدب









مظاهر تضاريس السطح الطبوغرافى





المظاهر الرئيسية

١ - خط السطح             ٢- التل
٣- السرج                   ٤- الوادى
٥- المنخفض


المظاهر الثانوية

١- النتوء                   ٢- الراسم
٣- الجرف


مظاهر مضافة (بفعل الإلإنسان)


١- أعمال الحفر               ٢- أعمال الردم



خط السطح ( خط تقسيم الياة )
Ridge

- أقصر مسار يصلبين قمتين






التل
Hill

- خطوط الكنتور على شكل دوائر مغلقة
- تقل قيم الكنتور للخارج
فى جميع الجهات




السرج
Saddle

- أوطى منطقة تقع بين قمتين
- خطوط الكنتور على جانبيه
على شكل دوائر





الوادى
Valley

- أرض منخفضة وممتدة طوليا
 - كنتور على شكل
V
- رأسه ناحية أعلى الوادى
- خط الكنتور الصغير متداخل فى الكبير







المنخفض
Depression

- أرض منخفضة
- خطوط الكنتور مقفلة وقيمها
تقل للداخل






النتوء
Spurs

- عكس الوادى
- أرض مرتفعة
 - كنتور على شكل
V
- رأسه ناحية الكنتور الأقل






راسم
Draws

- يشبه الوادى ولكن بميول أقل
- انحداره ومنسوبه غير
منتظمين






الجرف
Cliff

- أرض أحد حدودها
- رأسى أو شبه رأسى
- تتقارب وقد تنطبق فيه
خطوط الكنتور






مناطق حفر
Cut



مناطق ردم
Fill






























انظروا الجزء الثانى من الشرح


لكم كل الاحترام
